JMS610能源能耗管理系统
集成开发的一套集数据采集与自动解析、能耗统计与分析、计量设备管理、建筑支路管理、建筑能耗公式管理、数据上传、数据报表、系统权限
管理等功能一体化的建筑节能监测子系统。系统设备包括数据采集器、计量设备(电表、水表、冷表等)、服务器主机等,根据工程实际情况采用现场总线、光纤环网、无线通讯中的一种
或多种结合的最优的组网方式,为大型公共建筑的实时数据采集、监测及远程管理提供了基础平台。
系统利用Microsoft Office Word接口,提供强大的生成图文统计报告功能,依据系统的定义,自动给出报告结论。
下表所展示的为建筑节能监管平台软件所有的功能模块及层级结构:
一级模块 |
二级模块 |
说明 |
登录画面 |
|
系统登录画面 |
能耗一览 |
|
成功登录系统后展示的首页 |
数据监测 |
配变监测 |
以实际配变结构图的形式展示各设备实时数据 |
实时数据 |
展示设备基本信息数据、实时数据及72小时用电(水)趋势数据 |
历史数据 |
展示单个或多个设备不同指标的相关历史数据 |
时段报表 |
展示分区下所有测点或单个测点的某一时间段内的用电(水)数据 |
能耗统计 |
能耗统计 |
展示分区或模型及所包含测点的能耗比重及能耗明细 |

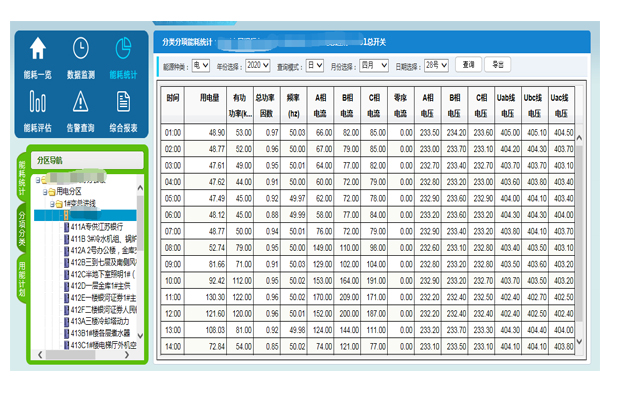

分类分项能耗统计 |
展示所选分区或模型当前、同期与环期的用能明细及测点的电能质量数据 |
用能计划 |
建筑当前能耗与计划用能的对比 |
能耗评估 |
建筑评估 |
通过8个指标对建筑的整体能耗进行评估 |
告警查询 |
用能告警 |
展示各建筑和各设备用能超标的告警信息 |
设备告警 |
展示各设备运行状态的告警信息 |
状态告警 |
展示各设备运行参数的告警信息 |
系统配置 |
基本信息管理 |
建筑相关基本信息维护、合理化用能配置、重点设备电能质量预警配置、月用能计划配置等 |
用户管理 |
系统账号和权限配置 |
......... |
.......... |
................. |

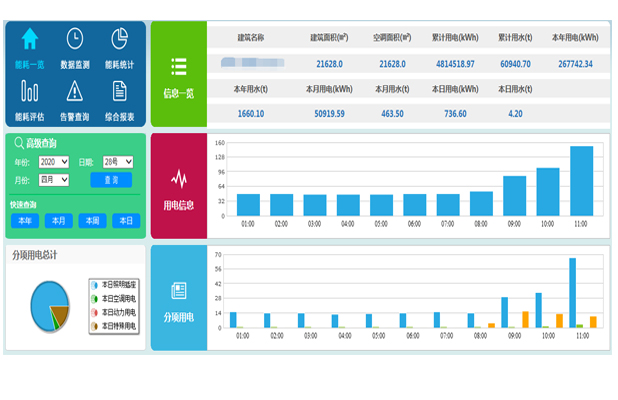

能耗一览

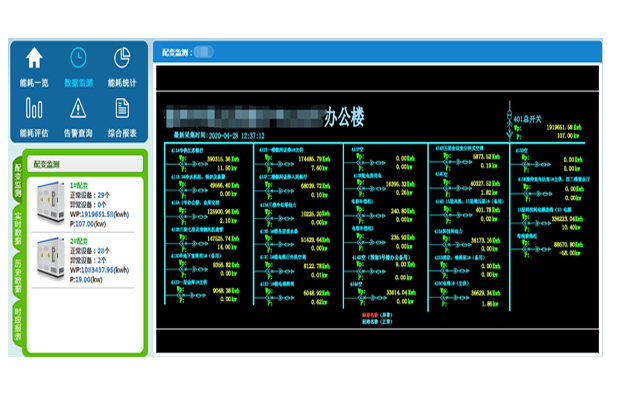

配电监测

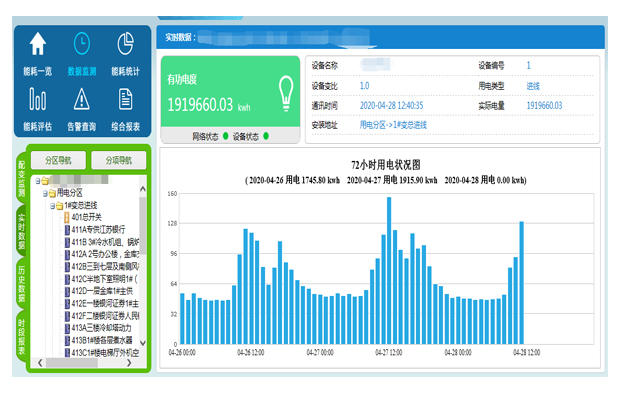

实时数据
等
详细方案请咨询公司售前技术部
